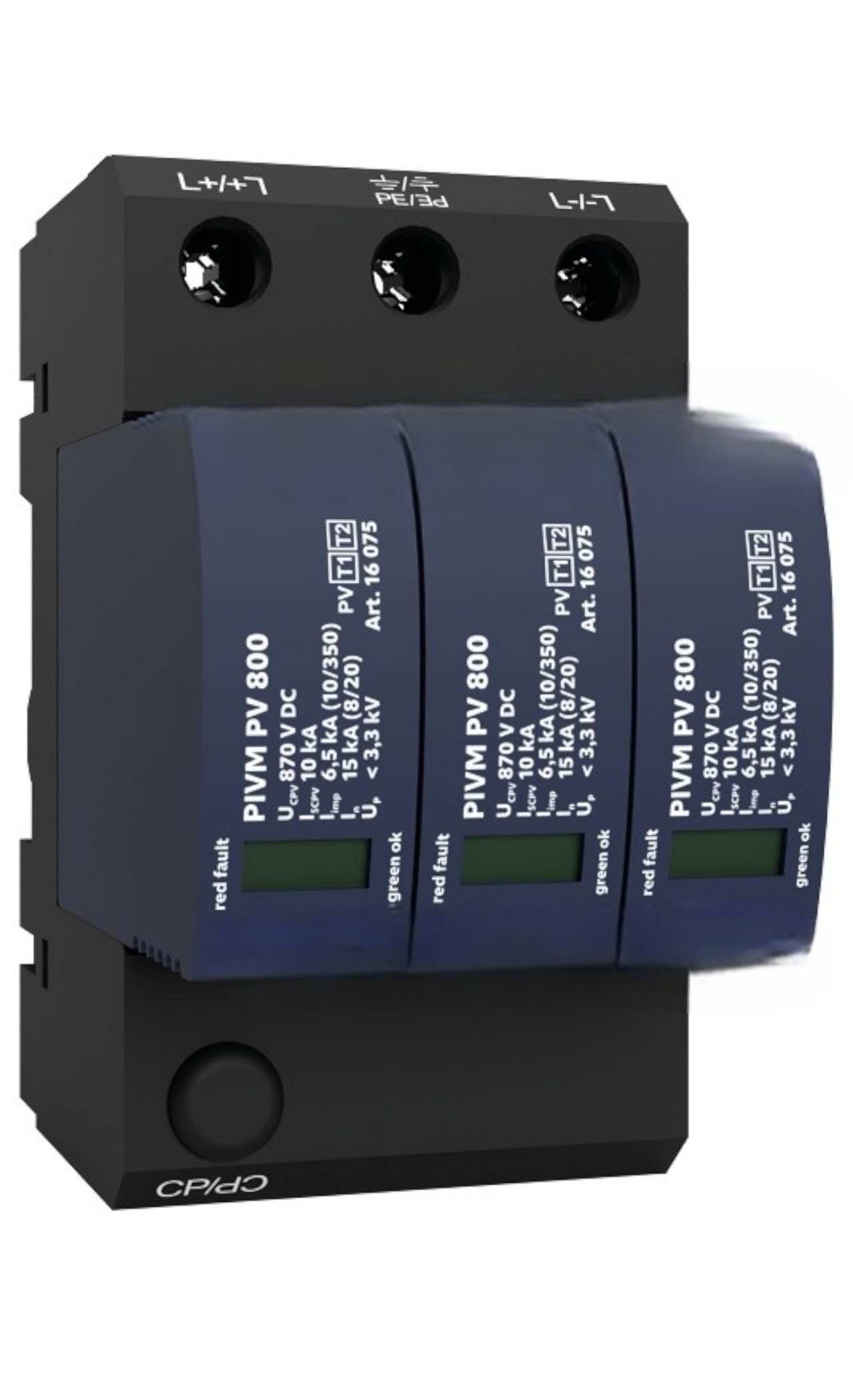

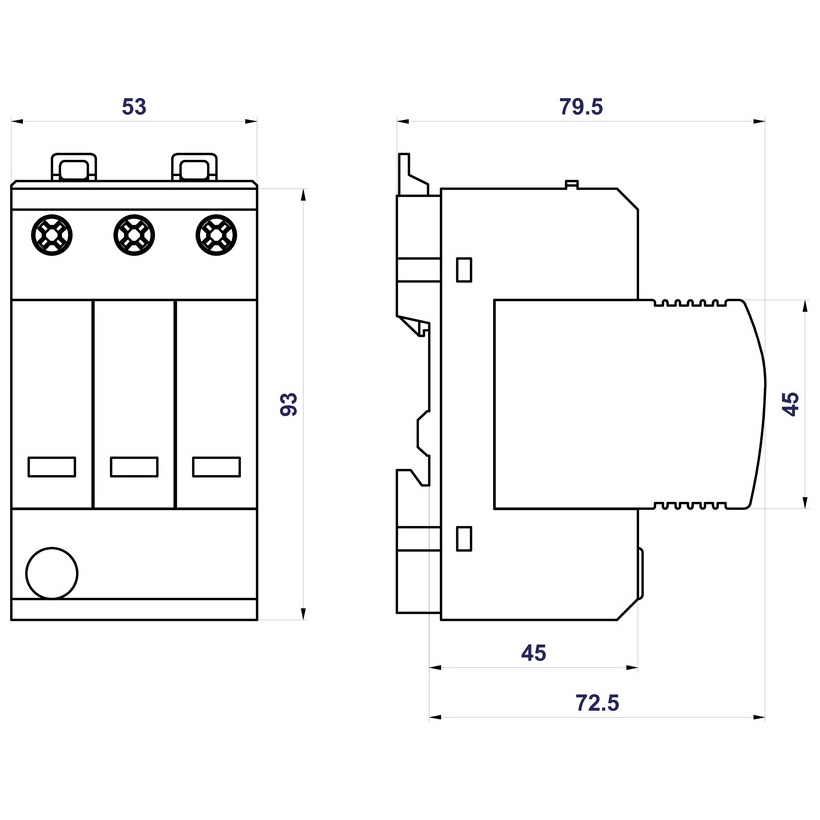

Type 1 + 2 PV SPD | Connection Y | Pas de fusible de sauvegarde | LPL III - IV

Protection capable de la frappe directe pour les réseaux photovoltaïques - lorsque l'espace et la distance sont limités.

Ces entretiens de courant d'impulsion et de surtension de la foudre (type 1 + 2) sont spécialement conçus pour le côté CC des systèmes photovoltaïques qui utilisent un système de protection contre la foudre externe (LPS) mais ne peuvent pas maintenir la distance de séparation requise «S». Les dispositifs combinent la capacité de type 1 pour les courants d'impulsion de foudre avec suppression de surtension de type 2 pour protéger les onduleurs, les cordes et les barres de bus cc.

Connection Y pour un fonctionnement robuste et tolérant aux pannes.

Une connexion de type Y rend les conducteurs de travail plus résistants aux défauts de la Terre, aidant à stabiliser le réseau CC PV dans les conditions de mise à la terre exigeantes et les environnements de potentiels mixtes.

Sécurité intégrale - Aucun fusible de sauvegarde requis.

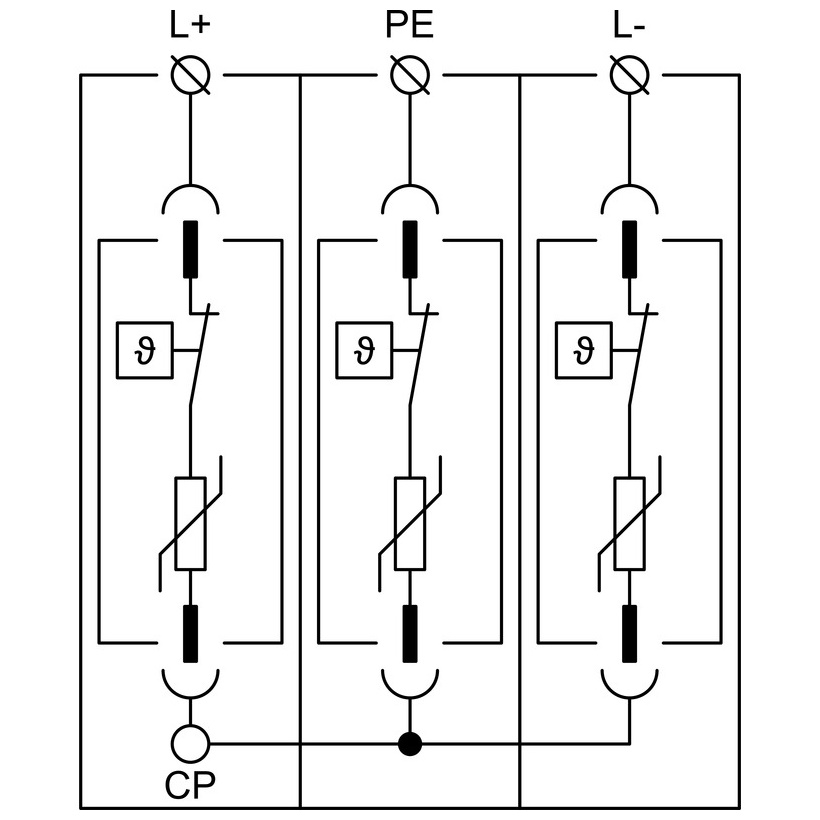

Chaque secteur de varistor entre L +, L - et PE est équipé d'un déconnexion thermique interne. En fin de vie de Varistor (surchauffe), le déconnecteur se déplace pour interrompre le courant CC et fournit une indication de défaut claire. La construction spéciale du déconnecteur permet une installation sans fusible de sauvegarde séparé, simplifiant la coordination et l'espace d'économie.

Protection complète du système PV.

En garantissant une liaison équipotentielle de barres de bus positives et négatives, ces entretiens réduisent les surtensions transitoires dommageables des décharges atmosphériques, y compris les coups de foudre directs au système PV, ainsi que les événements de commutation. Ils conviennent aux niveaux de protection Lightning LPL III et IV, couvrant la majorité des déploiements sur le toit et C&I.

Options de service et de surveillance.

M Indication: Conception de module amovible (plug-in) pour le remplacement rapide et les temps d'arrêt minimisés.

Indication DS: contact de surveillance à distance pour la signalisation d'état aux relais PLC / SCADA / alarme.

Applications typiques

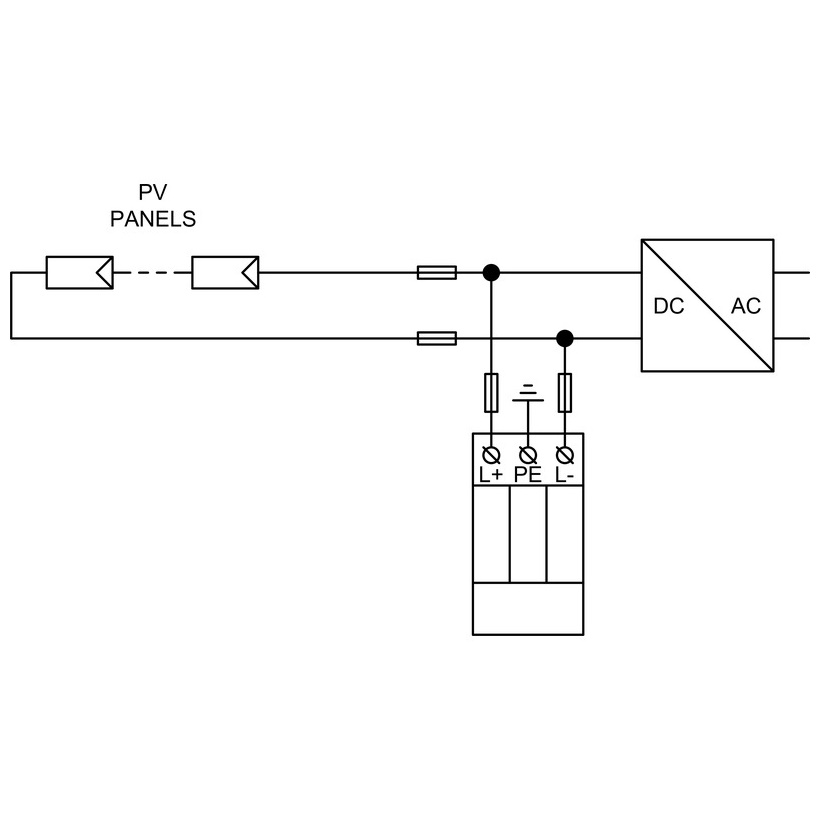

Boîtes combiner PV / Re-combiner et les entrées CC de l'onduleur où la distance de séparation «S» n'est pas réalisable

Plantes sur le toit et commercial / industriel équipé de LP externes

Retrofit Projets de recherche de protection coordonnée de type 1 + 2 sans ajouter de fusibles de secours

Caractéristiques clés en un coup d'œil

Type 1 + 2 PV Surge Surge (Lightning Impulse + Suppression Surge)

Connexion y - résistant aux défauts de la terre des conducteurs de travail

Déconnexateurs thermiques internes sur L +, L–, PE; Interruption de courant CC sur la faute

Aucun fusible de sauvegarde requis grâce à une construction spéciale de déconnecteur

Pour le côté CC PV avec des LP externes lorsque la distance de séparation «S» n'est pas observée

Convient pour LPL III - IV

Options: M = module amovible, DS = surveillance à distance
