Les disjoncteurs de boîtier moulé sont-ils généralement adaptés à AC ou à DC?

Les disjoncteurs de boîtiers moulés, également appelés disjoncteurs de type d'appareil, ont tous les composants scellés dans un boîtier en plastique. Les contacts auxiliaires, les versions de sous-tension et les versions de shunt sont souvent modulaires. Les disjoncteurs de boîtier moulé interrompent automatiquement le courant lorsque le courant dépasse le réglage du voyage.Zhejiang Dong'an Electric Co., Ltd. offresDC MCCBSetEt MCCBSde spécifications variables. Jetons un œil à-les.

Des applications de conception et des applications traditionnelles des disjoncteurs de boîtes moulées

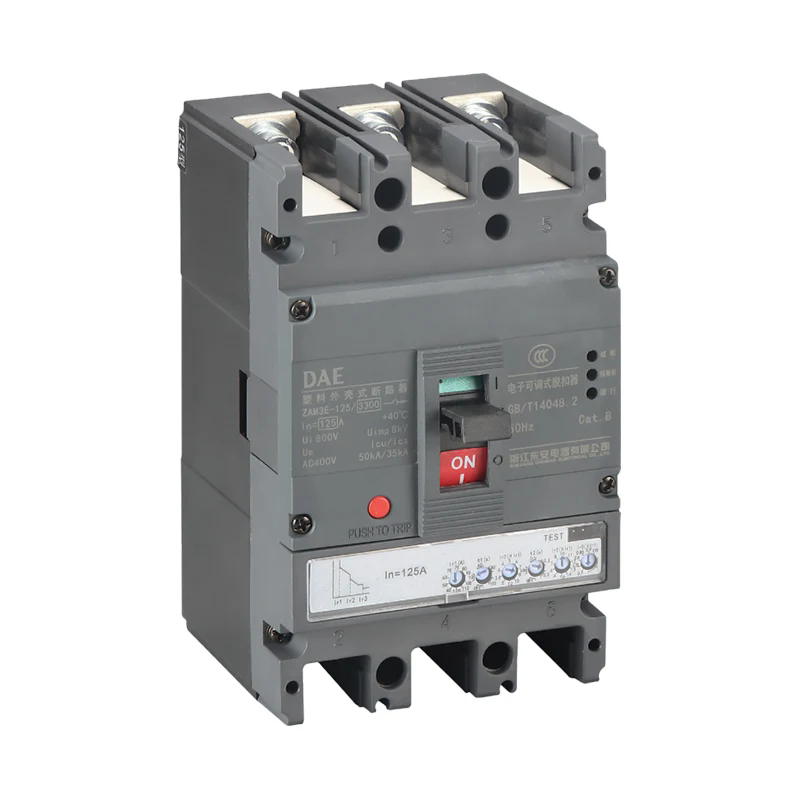

Un disjoncteur de boîtier moulé (MCCB) est un dispositif électrique utilisé pour la surcharge et la protection de court-circuit. Sa conception de base est basée sur les caractéristiques du courant alternatif (AC), résultant en unEt MCCB. Les raisons sont les suivantes:

1. Adaptabilité des mécanismes d'extinction des arc: le courant AC a des passages zéro périodiques, ce qui rend les arcs sujets à l'extinction naturelle. La structure de la chambre d'extinction de l'arc d'un disjoncteur de boîtier moulé est optimisée pour cette caractéristique.

2. Demande du marché grand public: plus de 90% des systèmes électriques mondiaux sont alimentés par AC (faisant référence à la norme IEC 60898), les fabricants hiérarchirent donc le développement de modèles spécifiques à la CA. 3. Coût et normalisation: les disjoncteurs de courant alternatif sont fabriqués à grande échelle, sont moins chers et sont conformes aux normes électriques générales (telles que UL 489 et GB 14048.2).

Caractéristiques spéciales des applications CC et des solutions d'amélioration

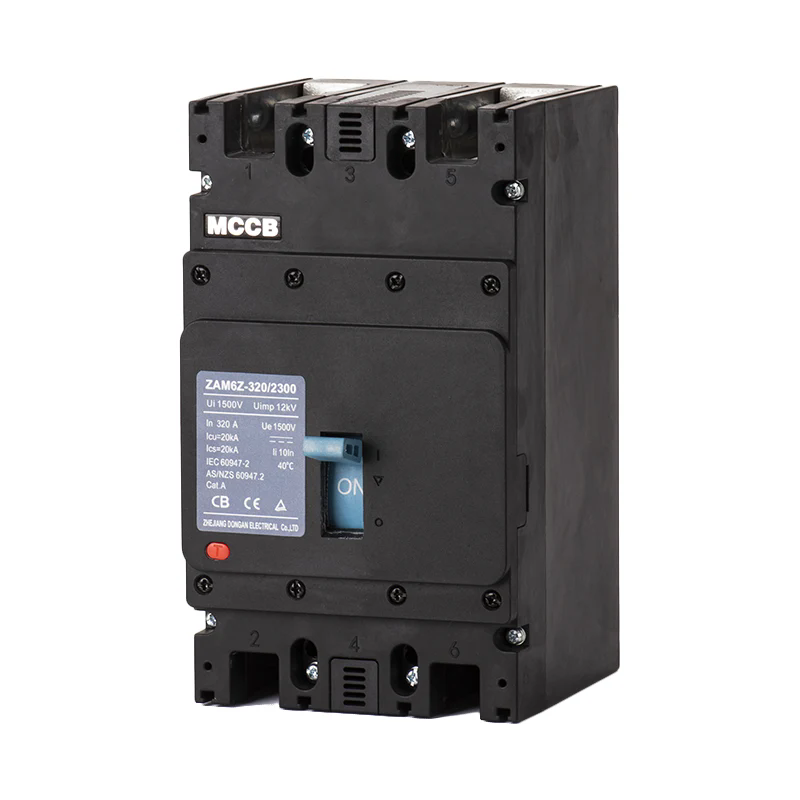

Bien que les disjoncteurs de boîtier moulé soient principalement conçus pour les applications CA, ils peuvent être adaptés pour les applications CC, ouDC MCCBS, grâce aux améliorations suivantes:

1. Capacité de l'extinction des arcs améliorée: les arcs CC n'ont pas de traversée zéro naturelle, nécessitant une extinction magnétique ou des conceptions de grille segmentées. Par exemple, la série TMAX CC d'ABB peut interrompre les circuits CC évalués jusqu'à 750 V.

2.

3. Scénarios d'application typiques:

- Systèmes de production d'énergie photovoltaïque (DC 1000V et ci-dessous)

- Transit ferroviaire (alimentation de traction DC 1500V)

- Protection de batterie de stockage d'énergie (comme les MCCB DC dédiés pour CATL pour les armoires de stockage d'énergie).

Paramètres et considérations de sélection clés

Les utilisateurs doivent comparer les indicateurs suivants en fonction de leurs besoins réels:

1. Niveau de tension: AC 400V / 690V contre DC 250V / 750V (normes industrielles communes).

2. Capacité d'interruption: la capacité d'interruption d'unDC MCCBest généralement 50% à 60% de celui d'unEt MCCB.
