Guide DC MCCB: DC500V, DC1000V, DC1500V Breakers comparés - Sélection et protection

Connaître l'importance de la protection des circuits DC

Avec la croissance des énergies renouvelables, des infrastructures de véhicules électriques et une nouvelle génération de centres de données, la nécessité d'une distribution CC fiable a augmenté. À mesure que ces applications augmentent en nombre, la protection des circuits ne pourrait pas être plus critique. Circuits DC, disjoncteurs de boîtes moulées (MCCBS). Nos disjoncteurs spécifiques à DC sont un rouage vital dans la roue de la sécurité, protégeant vos systèmes électriques contre le débit de surintensité, le court-circuit et les dommages à l'équipement.

Il existe différentes demandes pour l'interruption du courant direct (DC MCCBSContrairement à leurs homologues AC, et leur choix et leur utilisation pourraient affecter le fonctionnement du système et la sécurité du système.

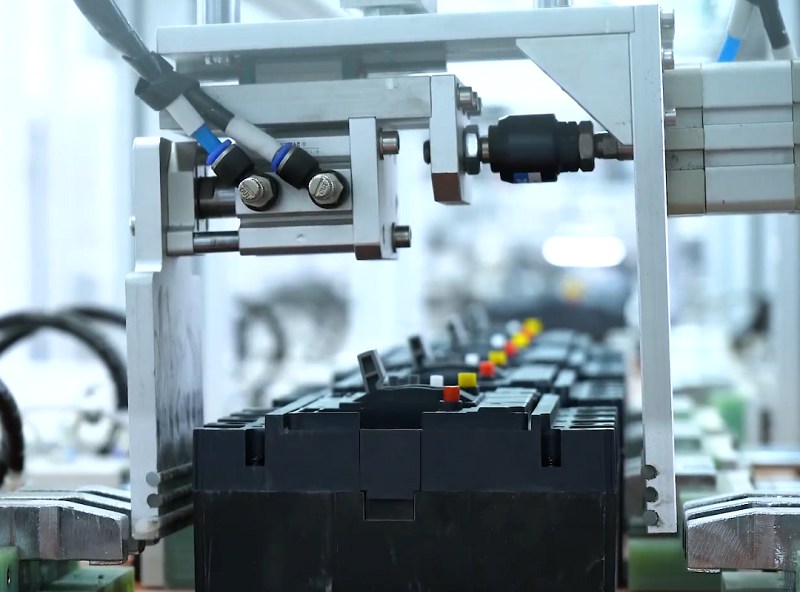

Fondamentaux et principes de fonctionnement du disjoncteur de cas moulé

Qu'est-ce qu'un MCCB?

Un disjoncteur de boîtier moulé (MCCB) est un dispositif de protection électrique utilisé pour protéger l'équipement contre les dommages causés par les courants de défaut. Dans les applications DC, les MCCB jouent trois rôles différents en tant que commutateur d'isolement à des fins de service, la protection contre la surcharge et l'interruption de courant de défaut pour protéger le système contre le défaut tout en préservant la sécurité du personnel.

DC vs AC MCCB Différences

La différence fondamentale entre DC etAC MCCBSest leur performance d'arc-extinction. AC traverse zéro naturellement deux fois par cycle, ce qui facilite l'extinction de l'arc, et DC est le même qu'un courant d'arrêt, donc l'interruption de l'arc est beaucoup plus difficile.DC MCCBSCaractéristiques des chambres d'extinction d'arc dédiées, des contacts améliorés et des mécanismes de ressort modifiés pour éteindre les courants CC.

Composants clés

Les composants d'un DC MCCB comprennent plusieurs éléments, tels qu'un mécanisme de fonctionnement - chargé à ressort pour réaliser une séparation de contacts rapide, des chambres d'extinction de l'arc - utilisés pour la trempe à l'arc DC, les unités de déclenchement thermique et magnétique - pour protéger de la surcharge et du court-circuit et du matériau de contact - capable de faire un rc.

Tension et notes de courant

Les MCCB DC500V ont généralement des notes de courant de 16A à 630A et conviennent aux applications solaires résidentielles et petites. Ils offrent une économie d'espace en raison de leur petite conception d'empreinte, et leur faible tension pour les petits systèmes maximise la rentabilité.

La plage actuelle deDC1000V MCCBSest de 32A à 800A, ce qui est conforme aux fermes solaires commerciales et aux applications d'énergie renouvelable de taille moyenne. La note de 1000 volts correspond aux tensions du système photovoltaïque modernes typiques, contribuant à stimuler l'efficacité du système.

Les MCCBs DC1500V sont l'offre premium, avec des notes de courant allant jusqu'à 800A, et sont destinées aux champs solaires à l'échelle des services publics et aux grandes installations industrielles qui nécessitent une utilisation maximale de tension du système.

Dimensions physiques et installation

MCCBS avec le plus compact de sa classe, seulement 105 mm de large pour le modèle standard. Les modèles DC1000V utilisent généralement une largeur de 140 mm, tandis que les MCCB DC1500V peuvent être 210 mm ou plus en raison d'une structure interne plus forte et d'une demande plus élevée de performances d'extinction d'arc.

3 scénarios d'application et guide de sélection

Systèmes solaires photovoltaïques

DC500V MCCB pour les applications solaires résidentielles (systèmes 500-600v). Applicable pour les systèmes et les dispositifs de protection rentables. Les MCCBs DC1000V sont particulièrement avantageux pour les réseaux solaires commerciaux à 1000v, où les conceptions de cordes peuvent être maximisées et la complexité du système minimisée. 15 Les fermes solaires à l'échelle des services publics de 1500 V utilisent désormais des systèmes solaires aussi élevés que 1500 V avec DC1500V MCCBS pour réduire la perte d'énergie par le conducteur et augmenter la densité de puissance.

Infrastructure de charge de véhicule électrique

Les distributeurs à carreaux rapides fonctionnent généralement à 800-1000v, ce qui signifie que le DC1000V MCCB est un bon candidat à utiliser. Les systèmes de charge ultra-rapides peuvent avoir besoin de prendre en charge des niveaux de puissance élevés et une protection fiable, tels que les MCCB DC1500V.

Centres de données et automatisation industrielle

De plus en plus de nouveaux centres de données utilisent une distribution de courant continu pour réduire les coûts. En fonction de la topologie du système, DC500V ouDC1000V MCCBSPeut protéger adéquatement tout en facilitant le service "échangeur chaud".

Critères de sélection

Lorsqu'un DC MCCB est sélectionné, il faut prêter attention à la tension du système, au courant de défaut maximum, à la plage de température environnementale, à l'espace d'installation et aux applications à venir pour l'expansion. Assurez-vous que le MCB est capable de briser le courant de défaut potentiel le plus élevé disponible par une marge d'au moins 25% pour la sécurité.

Croissance du marché mondial

Le marché du DC MCCB dans le monde est en plein essor avec une croissance renouvelable et électrique des véhicules. La demande à 2030 est observée en hausse des taux de croissance annuels composés de plus de 8%, avec les marchés en Asie-Pacifique la source principale.

Innovation technologique

Smart MCCB est en cours de développement avec la connectivité IoT, la maintenance prédictive et les fonctionnalités de surveillance à distance. Non seulement ces disjoncteurs montrent un statut réel, mais ils peuvent également prévoir l'échec avant que cela ne se produise.

Principaux fabricants

Les principaux fabricants de DC MCCB tels que ABB, Schneider Electric, Eaton et Chint développent toujours activement la technologie. Les prix compétitifs et l'augmentation des normes occidentales de qualité propulsent tous deux les fabricants asiatiques pour saisir des parts de marché.

Considérations d'installation et de maintenance.

Comment installer et entretenir les fichiers.

Fournir suffisammentMCCBventilation, serrer les bornes au couple approprié et vérifier la polarité. Fournissez des indicateurs de défaut d'arc si nécessaire et rendez-les accessibles aux travailleurs de la maintenance.

Problèmes communs et dépannage

Les problèmes typiques comprennent l'usure de contact, le vieillissement thermique et l'usure mécanique. La thermographie périodique découvre les points chauds dans la fabrication tandis que les tests de résistance de contact détectent les mauvaises connexions.

Recommandations de maintenance

Effectuer des vérifications visuelles au moins tous les trois mois, des tests électriques chaque année et des vérifications de fonctionnement mécanique tous les deux ans. Supplier les composants qui sont visuellement endommagés, déformés ou fondues en raison d'un contact chaleur sévère.

La meilleure protection de circuit CC possible

Le choix d'un DC MCCB approprié devrait prendre en compte la tension du système, la cote de courant, la capacité de rupture et l'environnement d'application.DC500V MCCBSsont idéaux pour les installations commerciales résidentielles et légères, les unités DC1000V couvrent les systèmes commerciaux moyens et la gamme DC1500V offre la protection robuste nécessaire pour les projets à l'échelle des services publics.

Alors que les systèmes d'alimentation DC ne sont que dans les premiers stades de leur évolution, la sélection du disjoncteur correct pour ces systèmes est essentielle à la construction de systèmes qui fonctionneront en toute sécurité et de manière fiable avec de bonnes performances. En cas de doute, demandez aux professionnels de la protection électrique les meilleures méthodes de sélection et d'installation MCCB.

La protection DC du futur. Ce sont des appareils intelligents et connectés qui offrent plus qu'une simple protection - ils donnent un aperçu d'un système inestimable. Les avantages sont à long terme, car il aidera à maintenir la durée de vie du système électrique aujourd'hui et dans le réseau intelligent demain.
