AC et MCCBS électroniques: les protecteurs invisibles du nouveau système d'alimentation

Disjoncteurs de caisses moulées (MCCBS) sont les gardiens méconnus du réseau électrique complexe d'aujourd'hui, protégeant nos systèmes d'alimentation du coup mortel d'une défaillance catastrophique. Ces dispositifs avancés sont la première ligne de protection pour les surcharges, les courts-circuits et autres défauts électriques qui peuvent provoquer des incendies dévastateurs, des dommages à l'équipement et des temps d'arrêt coûteux. Dans un monde qui devient de plus en plus électriquement, les MCCB ne sont plus seulement des dispositifs de protection; Ce sont nos gardiens électrifiés du futur.

La fondation: protection de circuit AC

Pendant des décennies, le classiqueEt 400V MCCBa été le pain et le beurre de la protection électrique, basé sur une technologie des unités de déclenchement thermique magnétique utilisant des bandes bimétalliques pour protéger contre les surcharges et les bobines magnétiques contre les courts-circuits. Ils se trouvent dans les bâtiments commerciaux, les plantes, les usines et même dans certaines applications résidentielles telles que les maisons avec des dépendances et entre les machines dans le même environnement, protégeant le CVC et les circuits d'ascenseur, l'éclairage et les machines lourdes. Les paramètres de voyage réglables par l'utilisateur permettent de fixer les disjoncteurs à des charges spécifiques, telles que celles produisant des courants de démarrage à moteur élevés.

La poussée pour une tension plus élevée: AC 800V et au-delà

Mais, le changement dans le monde des systèmes électriques a nécessité un besoin de capacités de tension plus élevée. Les solutions AC 800V et haute tension sont très demandées, en particulier dans les énergies renouvelables et les applications industrielles à plus grande échelle. Ces systèmes à haute tension offrent plusieurs avantages - d'abord, des courants plus bas peuvent être utilisés pour un transfert d'énergie donné, ce qui entraîne des pertes de câbles plus faibles (I²R) et des économies de coûts en capital importantes en raison de câbles de plus petite taille et de moins de boîtes de distribution.

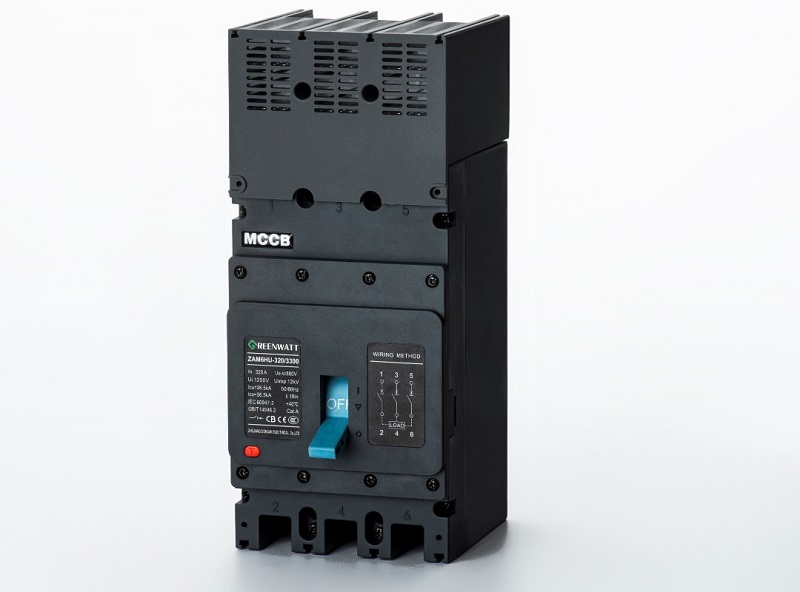

La réalisation de tensions plus élevées a cependant des défis uniques spécifiques, surtout avec la suppression de l'ARC. La technologie «zéro-arc» est en cours de développement en partie en réponse à la difficulté de suppression de l'ARC à de telles tensions. Modèle actuel AC 800V Les MCCBS offrent d'excellentes spécifications de performance avec une capacité de rupture de 50 ka àAC 800V, une large plage de températures de -40 ° C à + 70 ° C, et une conception robuste qui réduit l'entretien. Ces fonctionnalités en font le choix parfait pour les sorties de l'onduleur solaire, les boîtes de combinaison AC et d'autres applications d'énergie renouvelable où une alimentation fiable est nécessaire.

La révolution de l'intelligence: MCCB électronique et intelligent

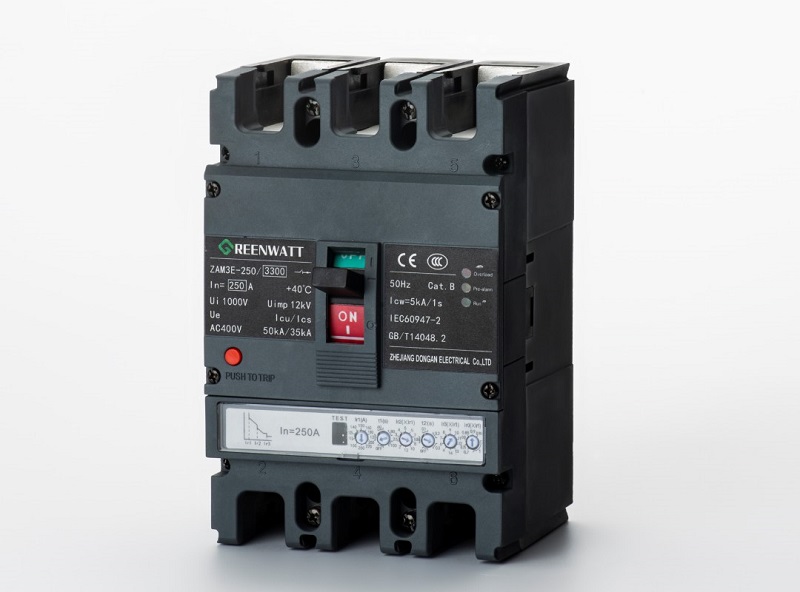

La transition des unités thermiques-magnétiques aux unités électroniques est révolutionnaire dans la protection des circuits. Les capteurs numériques et les microprocesseurs remplacent les composants analogiques. Ce système informatisé peut mesurer plusieurs paramètres électriques, tels que le courant, la tension, le facteur de puissance, la consommation d'énergie et les composants harmoniques à tout moment. Cette progression combine les meilleures performances de la génération précédente avec une protection encore plus fiable et la capacité d'activer un réglage fin et un ajustement des paramètres plus rapide tout en réduisant le déclenchement des nuisances et l'augmentation de l'accessibilité pour la coordination sélective.

Connecté et proactif: Smart MCCBS et gestion du système

Les MCCB intelligents vont plus loin dans cette intelligence et ajoutent des fonctionnalités avancées qui transforment la protection réactive en gestion proactive du système. Les capacités de mesure précises permettent une surveillance en temps réel des paramètres électriques, et l'autodiagnostic a aidé à prévenir les problèmes futurs en détectant des points chauds et des problèmes système avant de devenir des problèmes. Les opérateurs peuvent surveiller à distance l'état de l'unité, recevoir des alertes ou même effectuer des fonctions de voyage et de réinitialisation des emplacements hors site.

Les caractéristiques d'intégration des MCCB Smart d'aujourd'hui sont impressionnantes. Avec la mise en œuvre de protocoles de communication «No Fuss» comme Modbus, Bluetooth, CEI 61850, etc., ils peuvent être facilement intégrés dans les systèmes de gestion de la construction et de l'énergie. Cette connectivité transforme les MCCB des dispositifs de protection isolés en nœuds de données intelligents dans une constellation électrique plus grande, leur permettant d'effectuer des analyses ou la connexion d'énergie renouvelable, de partage de charge et de tests optimaux.

Dériver les leçons des systèmes DC: protection à haute tension pour les réseaux LV

Il y a une excellente affaire pour le monde plus vaste des MCCB à apprendre des problèmes spécifiques que soulève la protection du circuit de DC. Contrairement à la CA, où il y a des passages à niveau zéro actuels de manière naturelle, dans les systèmes DC, il est beaucoup plus difficile d'interrompre les arcs. Cette différence fondamentale dans la philosophie de conception a conduit à une série de solutions de conception innovantes, telles que celles utilisant des bobines d'écoulement magnétiques pour allonger et refroidir les arcs, des chambres d'arc élaborées avec des chemins occultes pour piéger et séparer les arcs, et adapté des matériaux de contact résistants aux conditions d'arc prolongées.

Les principes de mise à zéro de courant forcé des disjoncteurs CC sont appliqués dans des systèmes de protection CC plus sophistiqués, tels que les solutions hybrides et à l'état solide, qui sont utilisées pour déclencher une traversée zéro artificiellement. Ces progrès sont essentiels dans les systèmes d'énergie renouvelable où 1000v et 1500 V deviennent de plus en plus la norme dans le PV solaire et le BESS. Le passage à des tensions CC plus élevées reflète la tendance de l'AC, qui offre des pertes de câbles plus faibles et un investissement en capital inférieur, mais avec des problèmes d'extinction de l'ARC croissants.

Excellence en maintenance: durabilité et opérabilité

Un entretien approprié du MCCB comprend la connaissance des défaillances communes et des méthodes de dépannage appropriées. Les causes les plus courantes des défaillances du MCCB sont les suivantes: conditions de surintensité, dimensionnement ou réglage incorrect, détérioration mécanique, influences externes telles que la poussière et l'humidité, les mauvaises pratiques d'installation et les dommages à l'arc. Le dépannage systématique comprend une inspection visuelle pour les dommages, la décoloration ou l'exposition à l'humidité, puis se poursuit avec la détection des causes de déclenchement et la détermination de la restauration de la fonctionnalité du disjoncteur de circuit à l'aide de tests manuels et de mesure des étapes, des multimètres, des caméras d'imagerie thermique ou d'autres équipements, comme le kit de test de disjoncteur omicron.

La maintenance préventive régulière est la clé des performances et de la longévité. L’équipement doit être régulièrement vérifié à intervalles proportionnels aux conditions et à l’âge du navire. Les brosses douces et l'air comprimé sont votre meilleur pari pour le nettoyage, l'eau et les solvants chimiques que vous souhaitez éviter! Le cyclisme annuel entre OFF, ON, Trip, Réinitialiser et maintient les fonctionnalités mécaniques, et la retenue planifiée des connexions à l'aide d'outils de couple de référence empêche les connexions de chauffer et de souffrir de défaillance.

Il est réactif vers proactif et prédictif, étant donné le prix élevé des temps d'arrêt et la complexité croissante des systèmes. Cette transformation prolonge la durée de vie de l'équipement, réduit les coûts d'exploitation et répond aux exigences de sécurité tout en améliorant les performances.

L'Horizon Ahead: Tendances et développements sur le marché

LeMCCBL'industrie augmente fortement, avec des TCAC de 7,5% à 9,5% des prévisions jusqu'en 2034. Cela sera rendu possible par la prolifération des énergies renouvelables, la construction de centre de données croissante, le développement de l'infrastructure des véhicules électriques, l'industrialisation dans les pays en développement et l'accent mis sur la sécurité et l'efficacité. De nouvelles opportunités sont en cours de développement dans le réseau intelligent et l'IoT pour les produits de protection de circuit intelligents.

Le développement technique a étendu le MCBF à un niveau que les conceptions traditionnelles du MCCB peuvent difficilement suivre. L'intensification est principalement motivée par le désir de réduire les exigences de l'espace, avec l'attention dirigée vers la miniaturisation et les cotes de courant toujours plus élevées pour les applications AC et CC afin de satisfaire à l'augmentation des besoins en puissance. Les améliorations de protection Flash ARC améliorées offrent également une plus grande sécurité des travailleurs, y compris des capacités innovantes plus avancées qui utilisent l'intelligence artificielle et l'apprentissage automatique pour une maintenance prédictive appropriée.

Les disjoncteurs électroniques ou à l'état solide (SSCB) et les disjoncteurs hybrides (HCB) sont la prochaine génération de protection de circuit. Ces produits fournissent des temps de réponse à ultra-haute vitesse et un fonctionnement sans arc, révolutionnant la protection électrique dans les applications à haute fiabilité.

Gardiens de l'électricité

Ce qui a commencé comme des dispositifs de protection de base, les MCCB se sont développés pour devenir des gardiens complexes de notre bien-être électrique. Leurs progrès de fondamentauxAC 400VLa protection des systèmes AC 800V à haute tension et des appareils électroniques intelligents montre la conduite continue de l'industrie pour la sécurité, l'efficacité et la fiabilité. Et alors que nous entrons dans un avenir de plus en plus électrifié des véhicules d'énergie renouvelable et d'électricité, les MCCB resteront un élément clé pour aider à fournir des systèmes de distribution d'énergie sûrs, efficaces et fiables dans le monde.
