HCLH040 Un regard réel sur RCCBS

L'anxiété d'appuyer sur ce bouton de test la première fois n'était pas rien. Seraient-ils fonctionner? Était-ce un faux sentiment de sécurité sous lequel nous vivions? Le sentiment de soulagement que je ressentais quand j'ai entendu dire que le clic réconfortant était énorme, mais cela a conduit à une question plus fondamentale: ces vieilles unités ont-elles eu ma maison moderne remplie d'ampoules LED, de gadgets intelligents et d'un dos de chargeur EV?

Cette épreuve m'a conduit dans un terrier de recherche de lapin, à parler avec divers électriciens et à améliorer finalement le système de protection électrique de ma maison. Voici ce que j'ai découvertRCCBSEt ce que vous devez faire pour vous-même.

Déchiffrage de l'écart: Type AC vs Type A (et type F)

Comprendre les types RCCB, c'est comme passer d'un téléviseur mono à 4K - vous ne savez pas ce qui vous manque avant de vous y rendre. Voici les différences significatives que j'ai pu tracer:

Les RCD de type sont les anciens soldats de la protection électrique. Ils ressentent ces courants résiduels AC - les défauts de l'onde sinusoïdale classiques se sont répandus dans l'équipement plus ancien. Considérez-les comme la vieille garde fiable, idéale pour les circuits d'éclairage de base et les appareils directs, tels que ceux dépourvus de commandes électroniques.

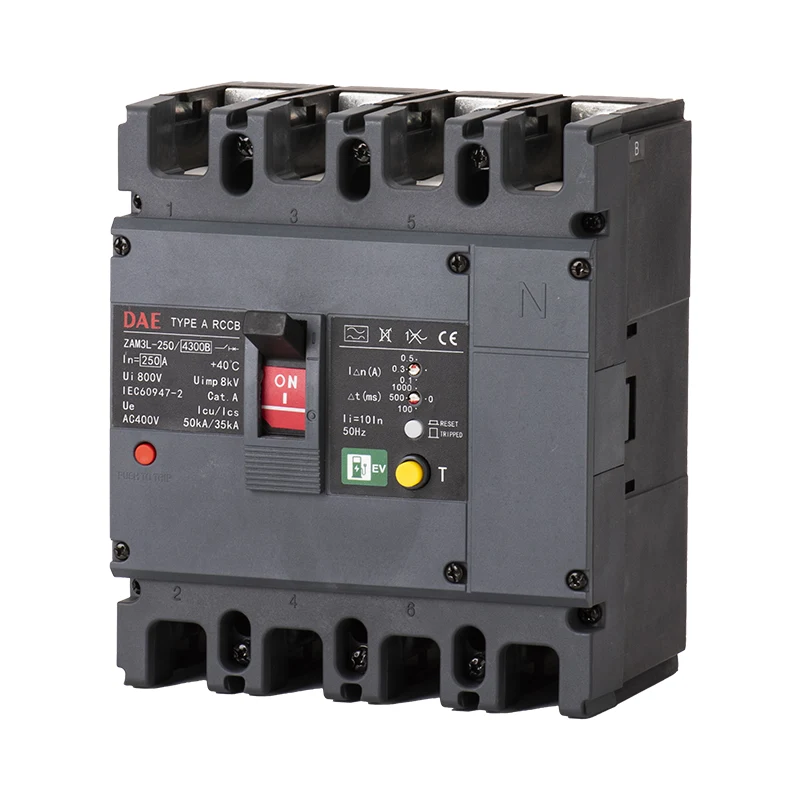

Le type A est la norme actuelle pourRCCBS. Ils enregistrent tout ce que fait AC et les courants CC pulsants que l'électronique contemporaine dégagent. Le moteur à vitesse variable de votre machine à laver, les gradateurs LED et cette nouvelle table de cuisson à induction font tous cela et créent un D.C. (Courant direct) Composant qui peut «aveugler» * Tapez les appareils AC. L'Australie AS / NZS 3000 Amendement 2 (avril 2023) OMDATS DE TYPE A Protection pour la plupart des nouvelles installations.

Les RCD de type F prennent un peu plus loin pour traiter les courants composites et les perturbations de fréquence plus élevées. Ils sont essentiels pour des appareils délicats comme l'équipement médical ou l'électronique de précision.

J'aime cette analogie: Type AC est analogue à un détecteur de fumée qui n'alarme que les incendies de bois, tandis que les alarmes de type A avec du bois et des incendies électriques. Les maisons d'aujourd'hui nécessitent les deux.

Pourquoi maintenant? Pourquoi la tendance? Et les changements de règles récents

9 mai 2025 par Chris Gandy

Les changements de règles récentes (s'adressant aux menottes de neige)

Le monde de l'électricité a changé tranquillement et maintenant les réglementations rattrapent leur retard. Les modifications récentes de la norme de câblage en Australie nécessitent désormais une protection de type A sur toutes les prises de prise fournissant des circuits, rendu de type AC redondant pour de nouveaux travaux. L'Union européenne a introduit des exigences similaires en 2019, et il y a eu un filet d'autres pays qui a suivi le pas.

En tant que propriétaire, cela a deux implications: si vous rénovez ou ajoutez des circuits, ce type de type A est ce dont vous aurez besoin. Deuxièmement, bien que vous puissiez conserver les installations de type AC existantes (pour l'instant), il est logique de mettre à niveau de manière proactive, étant donné la quantité électronique moderne de nos maisons.

J'ai récemment parlé avec certains électriciens locaux, qui ont vu des cas croissants de trébuchements dans des appareils AC de type plus ancien alors que les propriétaires se réorganisent leurs maisons avec des systèmes de maison intelligente, des chargeurs de véhicules électriques et des appareils plus économes en énergie. La matrice est coulée - le type A est la nouvelle normale.

Équilibrage des dépenses et sécurité: choisir l'outil idéal

Le budget était une question lorsque j'ai décidé de mettre à niveau ma sauvegarde domestique. J'ai recherché trois classes deRCCBS:

Option budgétaire (45 à 60 $): Unités de fabrication standard de type A. Ils sont à la hauteur de vos normes actuelles mais n'ont pas certaines des fonctionnalités les plus avancées (indication de surtension, meilleures cotes de durabilité, etc.).

Middle of the Road (80 à 120 $): Ce que j'ai finalement allé. Ceux-ci ont une qualité de construction plus élevée, des indicateurs de voyage clairs, et beaucoup ont d'autres caractéristiques de sécurité, y compris une meilleure protection contre les courts-circuits.

Modèles haut de gamme (150 $ +): unités de qualité professionnelle avec de meilleurs diagnostics, une capacité de rupture plus élevée et des garanties plus étendues.

Mon exemple incontournable: j'étais sur le point d'acheter certains des budgets et les a repris après avoir lu des critiques sur le temps de voyage incohérent. J'ai payé un peu plus de 20 $ de plus pour le milieu de gamme par unité, et c'était de l'argent bien dépensé lorsque la semaine dernière, mon chargeur EV a trébuché proprement dans un orage, protégeant à la fois lui-même et l'électronique à bord de ma voiture.

Installations réelles: Exemples de la maison et de l'industrie

Étude de cas 1: Remplacement de la maison D-I-Y

Mon circuit de cuisine estRCCBIl m'a pris 2 heures pour échanger et a pris une surprise - l'installation d'origine n'a pas permis le bon mur pour ma nouvelle table de cuisson à induction. L'appareil de type A que j'ai mis a fait une puanteur immédiatement en raison d'une détection super sensible, et j'ai fini par faire une bonne mise à niveau du fil. Coût total: 180 $ pour le RCCB et 300 $ pour le recâblage, mais la tranquillité d'esprit était inestimable.

Étude de cas 2: Sécurité pour un atelier commercial

Un fabricant de meubles de ses dernières années de pratique m'a amené dans sa boutique commerciale pour s'attaquer à la sécurité électrique sur le chantier une fois que les exigences d'assurance avaient changé. Nous avons installé des RCD F de type pour ses machines CNC et ses dédisters. Sa détection améliorée a déjà arrêté trois incendies potentiels au cours du premier mois - DC défaut que ses anciens unités AC
