Concernant les principes de sélection et de réglage des disjoncteurs à basse tension

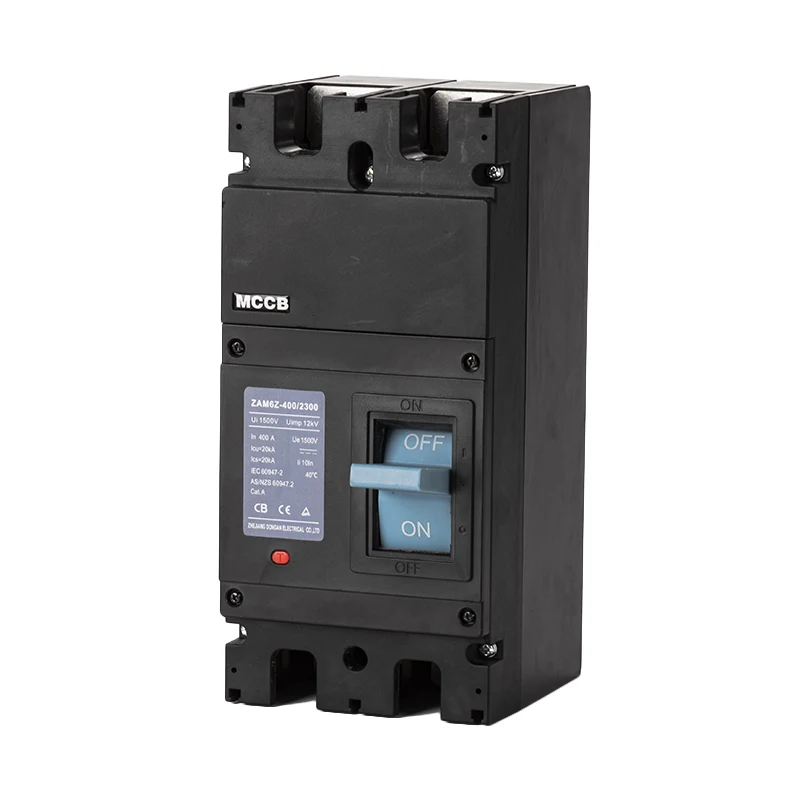

Les principes de sélection et de définition dedisjoncteursdevrait être très clair pour la majorité des concepteurs électriques. En résumé, ils sont:

(1)Disjoncteursdevrait être équipé d'une protection contre les surcharges, d'une protection de court-circuit, d'une protection des défauts de terre, d'une protection contre la surtension et de la sous-tension, etc. selon les différents types de défauts de lignes de distribution et les exigences spécifiques du projet;

(2) le courant nominal du disjoncteur ne doit pas être inférieur au courant calculé du circuit; Le disjoncteur doit être en mesure de répondre aux exigences de stabilité dynamique et de stabilité thermique dans des conditions de court-circuit; Le disjoncteur utilisé pour déconnecter le courant de court-circuit devrait prendre en compte sa capacité de rupture dans des conditions de court-circuit (rupture de limite, rupture de fonctionnement), un courant de trait de temps court et d'autres facteurs pour répondre aux exigences de la résolution du grand courant de court-circuit qui peut se produire dans le système;

(3) Pour la coordination des disjoncteurs supérieurs et inférieurs dans le système de distribution, le courant de court-circuit multiple et le courant de courant court-circuit doivent être pris en compte. Sélection et réglage du retard de court-circuit, etc.

(4) Différents types de disjoncteurs doivent être sélectionnés en fonction des différentes propriétés de charge, telles que: type de distribution, type de moteur, type d'éclairage, type de générateur, type CC, etc.;

(5) les disjoncteurs doivent s'adapter aux conditions environnementales de l'emplacement; Dans des conditions environnementales spéciales (telles que: poussiéreuse, hautement corrosive, incendie, explosion, chaleur humide, haute altitude, spray salin, etc.), les disjoncteurs qui répondent aux exigences d'utilisation de l'environnement doivent être sélectionnés;

(6) Accessoires de disjoncteur: tels que les contacts auxiliaires, sous / sous-tension, bobines de shunt et même méthodes de fonctionnement (électriques, manuelles), méthodes d'installation (fixe / plug / tiroir), etc. doivent également être adaptées aux exigences d'utilisation

(7) Il y a aussi la question de la sélection du niveau des disjoncteurs, en particulier dans les systèmes TN-S et TT à quatre fils triphasés, la sélection de disjoncteurs à quatre niveaux devrait répondre aux exigences des spécifications de l'industrie.

Il n'y a aucun problème à régler le disjoncteur en fonction des principes requis par les spécifications, mais il peut y avoir des problèmes en fonctionnement réel. Pour le moment, il est nécessaire de le faire face en fonction de la situation spécifique.

Par exemple: pour le circuit de protection avec un équipement de démarrage normal, la valeur de réglage du voyage du disjoncteur devrait être en mesure d'éviter le courant de crête à court terme, mais pour le courant de défaut, le disjoncteur est nécessaire pour trébucher rapidement pour couper le courant de défaut; Pour le disjoncteur sélectif, le courant de réglage de voyage instantané doit éviter le courant de défaut de la ligne protégée par le commutateur de niveau suivant; Le courant de réglage instantané de déclenchement du disjoncteur non sélectif doit être réglé aussi petit que possible sous la condition de pouvoir éviter le courant de pointe, etc., donc dans les applications pratiques, il est nécessaire de coordonner la relation entre l'autre, ce qui est très important pour la fiabilité du système.

De plus, lorsque des disjoncteurs non sélectifs sont utilisés pour la protection du niveau supérieur et inférieur, selon le principe de réglage: le courant de réglage du déclenchement à long terme du disjoncteur de niveau supérieur ne doit pas être inférieur à 2 fois le courant de réglage de déclenchement à long terme du disjoncteur de niveau inférieur. Cependant, en fonctionnement réel, il est parfois constaté que certains circuits non importants avec moins d'impact sur la péniche de courant ne sont pas complètement réglés en fonction du principe de réglage, car l'augmentation de la différence de niveau entre les disjoncteurs de niveau supérieur et inférieur entraîne une augmentation de la coupe transversale du câble; Parfois, même si la différence de niveau entre les disjoncteurs de niveau supérieur et inférieur est augmenté en fonction du principe de réglage, il est impossible de garantir la coordination de protection sélective efficace.
