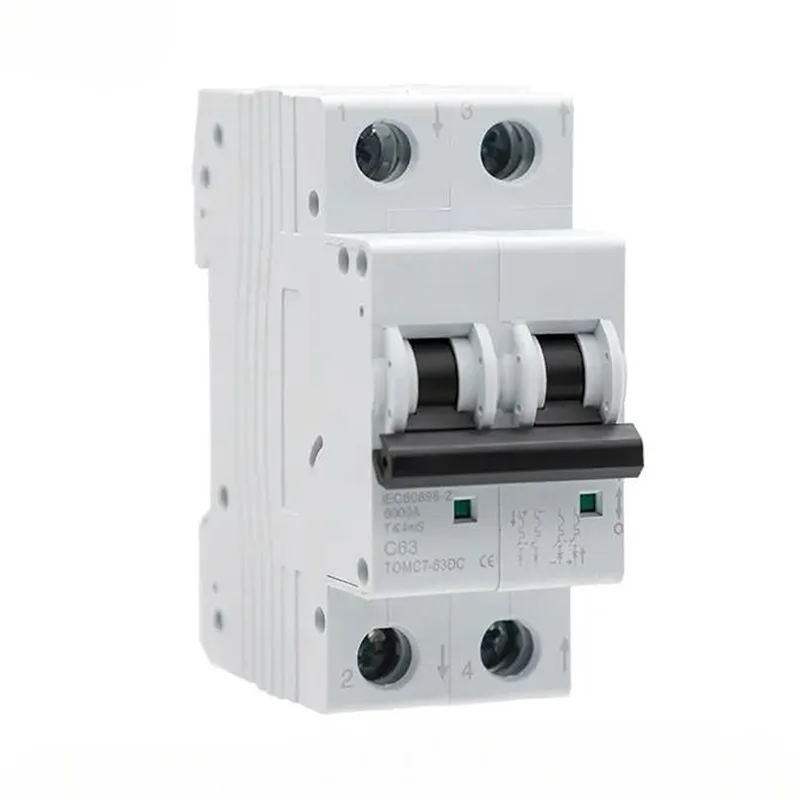

DNB1Z-63 Brexer de circuit CC miniature

Le disjoncteur DNB1Z-63 Miniature CC, fabriqué par le fabricant chinois Greenwatt, convient à la distribution d'énergie DC dans le photovoltaïque et d'autres applications: 250 V (1p), 800 V (2 / 3p) et 1200 V (4p). Ce produit comprend des fonctions d'extinction et de limitation de courant, interrompant rapidement les défauts. Nos produits sont composés de matériaux de haute qualité et sont facilement disponibles à l'achat.
Altitude: ≤ 2000 mètres
Température de fonctionnement: -25 à + 40 ° C (moyenne 24 heures: ≤ + 35 ° C).

envoyer une demande

Description du produit

Notre disjoncteur de circuit miniature DNB1Z-63 DC est conçu pour la distribution de puissance DC, en particulier pour les systèmes solaires photovoltaïques. Il est évalué pour des tensions de fonctionnement jusqu'à 250 V CC (1P), 800 V CC (2P et 3P) et 1200 V CC (4P). Ses systèmes dédiés à l'extinction de l'ARC et à la limitation de courant interrompent rapidement les courants de défaut CC, protégeant les composants critiques et garantissant un fonctionnement fiable du système PV.

Conditions de fonctionnement et d'installation de produits

Altitude: ≤ 2000 m; Pour des altitudes plus élevées, consultez le fabricant.

Température ambiante: −25 ° C à +40 ° C, avec une moyenne de 24 heures ne dépassant pas +35 ° C; En dehors de cette gamme, veuillez consulter le fabricant.

Installation: Montez l'appareil dans un boîtier de distribution étanche.

Détails du produit

Tension d'isolation nominale (UI)	1250 V
Tension de fonctionnement nominale (UE)	DC (IP): 15V, 60V, 100V, 180V, 250V; DC (2P): 125V, 375V, 550V, 600V, 800 V DC (3P): 750V, 800V; DC (4p): 800V, 1000V, 1200 V
Courant nominal du cadre	63a
Différents courants du même cadre de coquille	6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
Court-circuit de fonctionnement Capacité de rupture (ICS = USI)	6ka
Court-circuit de fonctionnement Capacité de rupture (ICS = USI)	2P 800V \ 4P 1200V 2KA
Vie mécanique	20000 secondes
Vie électrique	10000 secondes (sous DC125V / 1P, en dessous de DC250V / 2P), 1000 secondes (autres spécifications de tension)
Certificat	CB CE CCC
Impulsion nominale avec tension uimp	6ka
Caractéristiques de déclenchement / type de déclenchement	B / c; Porcelaine thermique
Niveau de surtension	Ⅲ
classe de pollution	3
Grade de protection	IP40; Port de connexion IP20
Résistance à la chaleur humide	Classe 2
Humidité relative	≤95%
Standard	IEC 60947-2 GB / T 14048.2
Résistance sismique	Base IEC 60068-2-6
Paramètres de résistance aux chocs mécaniques	Base lec 60068-2-27
Température ambiante de fonctionnement	-30 ℃ ~ 70 ℃
Résistance à la chaleur humide	Classe DB (température 55 ℃ 6 cycle)
Température de l'environnement de stockage	-30 ℃ ~ 70 ℃
Altitude	≤2000m
Poids	0,12 kg / p
enceinte	De / sd / mx / mn / mx + de
MX Control Tension US	DC: 12V, 24V, 220V; AC: 110V, 220V, 380V Il est recommandé que l'alimentation ne soit pas inférieure à 75 W
Tension nominale de MN Un	AC220V AC380V
